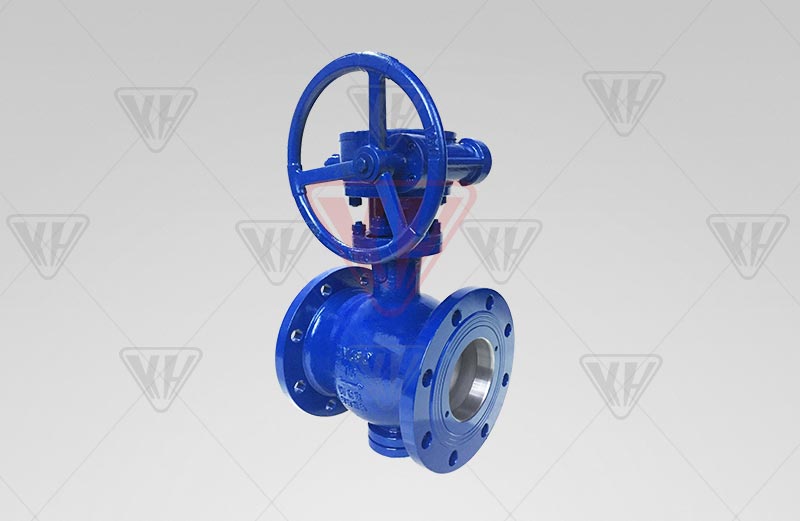

侧装偏心半球阀
产品型号：PQ340F
公称通径：DN40~1600mm
公称压力：PN0.6~4.0MPa
适用温度：－29℃～+540℃
驱动方法：手动、电动、气动
阀体材质：QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
毗连法兰标准：GB/T 9113
压力温度品级：GB/T 12224-2005
试验磨练标准：GB/T 13927-2008
产品详情

产品详细先容：

       偏心半球阀的结构接纳偏心—契紧原理通过传念头构抵达闸紧、调理、关闭的目的，，，，，密封副是金属面环带硬面接触密封，，，，，双偏心结构在开启时阀芯位于藏球室内，，，，，流通截面大，，，，，且阀门不被冲洗，，，，，关闭时阀芯不被冲洗，，，，，开启进阀芯球面沿阀座渐进，，，，，有用地切除结垢障碍，，，，，实现可靠密封。 。。。。。。它对两相混流易结垢固体析出的混流运送特殊有用。 。。。。。。第二个特点阀门的半球用双金属，，，，，母材上堆焊差别的合金，，，，，阀座也作响应堆焊经特殊的处置惩罚，，，，，密封面组合成防腐、耐磨、高强度等种种类型，，，，，知足差别场合需求，，，，，第三个特点密封严禁，，，，，运送有害气体可达零泄露，，，，，第四个特点是密封副的阀芯留有赔偿量，，，，，当阀座磨损（阀座硬度低于阀芯）后，，，，，关闭时再转动少许，，，，，仍能可靠密封，，，，，延伸使用寿命，，，，，别的，，，，，用户将压紧螺母拧掉，，，，，调解或替换后阀座仍可用，，，，，阻止了现行众多阀门密封失效整台报废的误差。 。。。。。。

    　因此堆焊差别合金（或组合球）双金属密封副的选配可以用于耐磨、耐侵蚀、耐调温等且又要求严酷密封的差别工业部分。 。。。。。。

球阀的主要用途及产品特点：

1、通用阀：规格型号PN1.0-4.0Mpa，，，，，DN40-1600。 。。。。。。适用于污水处置惩罚、纸浆、都会采暖供热等要求严紧的场合。 。。。。。。　　

2、油化工专用阀：规格DN40-1600，，，，，PN1.0-4.0Mpa适用于原油、重油等种种油品、化工行业弱侵蚀、二相混流介质。 。。。。。。耐温可达425℃。 。。。。。。　　

3、燃气专用阀：规格DN40-1600，，，，，PN1.0-4.0Mpa适用于煤气、天燃气、液化气的运送控制。 。。。。。。产品结构特点是密封堆焊差别的含铬不锈钢，，，，，密封严紧、抗侵蚀。 。。。。。。　　

4、料浆专用阀：规格DN40-1600，，，，，适用于液态、固态两相混流或液态运送中化学反应有结晶析出或结垢的工业管道运送。 。。。。。。产品结构特点凭证主顾需求介质、温度要求差别，，，，，密封副堆焊阀芯用铬钼钒合金堆焊，，，，，阀座接纳铬钼合金、铬合金、不锈钢合金焊条堆焊知足差别料浆运送的需要。 。。。。。。　　

 5、煤粉灰渣专用阀：规格DN40-1600，，，，，适用于电厂、水力除渣或气态运送管道的控制。 。。。。。。产品要求耐磨性能，，，，，阀芯接纳组合球式双金属，，，，，具有相当高的刚度并很是耐磨，，，，，阀座接纳整体耐磨1号或全堆焊，，，，，且具有硬密封球阀的优点。 。。。。。。

球阀产品特点：
1、流通面积大，，，，，流阻小。 。。。。。。这是由于开启后阀芯位于藏球室，，，，，流体直通。 。。。。。。

2、操作扭矩�。 。。。。。。�，，，，转90度即可启闭完成，，，，，操作轻盈。 。。。。。。

3、密封严紧，，，，，双偏心金属硬密封。 。。。。。。结垢不影响启闭，，，，，这是半球阀最显著的优点

4、使用寿命长，，，，，密封副耐磨，，，，，且有赔偿量，，，，，阀座可调解或替换。 。。。。。。

零件质料与工况：

名称 材质
阀体 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴 2Cr13、1Cr13
阀瓣 合金渗氮钢、渗氮不锈钢、耐磨钢
阀座 合金渗氮钢、渗氮不锈钢、耐磨钢
轴承 铝青铜、FZ－1复合质料
填料 聚四氟乙烯、柔性石墨


主要性能参数：

公称压力（Mpa） 0.6 1.0 1.6 2.5 4.0
公称通径（mm） 40－1600 40－1600 40－1200 40－600 40－600
密封试验压力（Mpa） 0.66 1.1 1.76 2.75 4.4
壳体试验压力（Mpa） 0.9 1.5 2.4 3.75 6.0
适用温度（℃） －29～300、－29～425、－29～540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方法 手动、电动、气动
毗连形式 法兰毗连、对夹毗连
装置方法 立式装置、卧式装置


形状和毗连尺寸

公称通径mm L D D1 D2 N-φ b f
50 178 160 125 100 4-18 16 3
65 190 180 145 120 4-18 18 3
80 203 195 160 135 8-18 20 3
100 229 215 180 155 8-18 20 3
125 254 245 210 185 8-18 22 3
150 267 280 240 210 8-23 24 3
200 292 335 295 265 12-23 26 3
250 330 405 335 320 12-25 30 3
300 356 460 410 375 12-25 30 4
350 381 520 470 435 16-25 34 4
400 406 580 525 485 16-30 36 4
500 457 705 650 608 20-34 44 4
600 508 840 770 718 20-41 48 4
