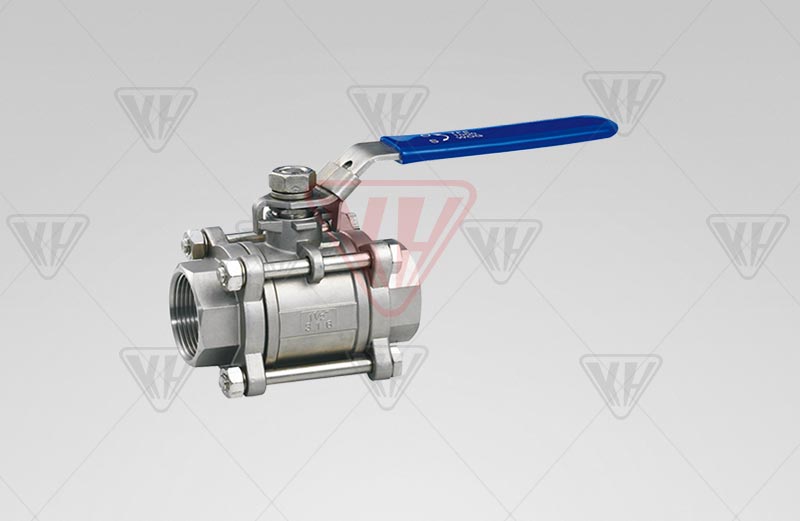

三片式焊接不锈钢球阀
产品型号：Q11F
公称通径：NPS1/2″~2″
适用温度：-20～232℃～350℃
阀体材质：不锈钢CF8M、碳钢WCB
驱动方法：手动、电动、气动
设计标准：ASME B16.34 GB/T12224
结构长度：ASME B16.10 GB/T12221
毗连法兰：ASME B16.34 JB/T79
试验和磨练：JB/T9092 API 598
公称通径：NPS1/2″~2″
适用温度：-20～232℃～350℃
阀体材质：不锈钢CF8M、碳钢WCB
驱动方法：手动、电动、气动
设计标准：ASME B16.34 GB/T12224
结构长度：ASME B16.10 GB/T12221
毗连法兰：ASME B16.34 JB/T79
试验和磨练：JB/T9092 API 598
产品详情
一、三片式焊接不锈钢球阀 产品概述
三片式焊接不锈钢球阀适用于事情温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的种种管路上，，，，，，用于截断或接通管路中的介质 。。。。。。选用差别的材质,可划分适用于水、蒸汽、油品、硝酸、醋酸等多种介质 。。。。。。
二、三片式焊接不锈钢球阀 产品特点
三片式焊接不锈钢球阀分为整体式(一片式)、两段式及三段式 。。。。。。阀体铸造接纳台湾引进的先进工艺，，，，，，结构合理、造型雅观 。。。。。。阀座接纳弹性密封结构，，，，，，密封可靠，，，，，，启闭轻松 。。。。。。 阀杆接纳有倒密封的下装式结构，，，，，，阀腔异常升压时，，，，，，阀杆不会被冲出 。。。。。。二片式、三片式球阀毗连形式尚有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置 。。。。。�？？ ？？？？缮柚�90°开关定位机构，，，，，，凭证需要加锁以避免误操作，，，，，，驱动方法:手动、电动、气动 。。。。。。
三、三片式焊接不锈钢球阀 主要零件质料
| 零件名称 | 材质 | |
|---|---|---|
| 不锈钢 | 碳钢 | |
| 阀体 | 不锈钢CF8M | 碳钢WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 螺母 | 不锈钢SS304 | FCD45 |
| 垫圈 | 不锈钢SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | B7 |
| 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | B8 |
四、三片式焊接不锈钢球阀 形状尺寸
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
| L | 92 | 111 | 127 | 140 | 152 | 178 |
| S | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.l |
| B | 9.6 | 12.7 | 12.7 | 127 | 12.7 | 15.9 |
| LO | 123 | 160 | 160 | l95 | 195 | 250 |
| NPT | 1/2" | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
