您目今位置：产品中心 >> 蝶阀系列 >> 法兰伸缩蝶阀

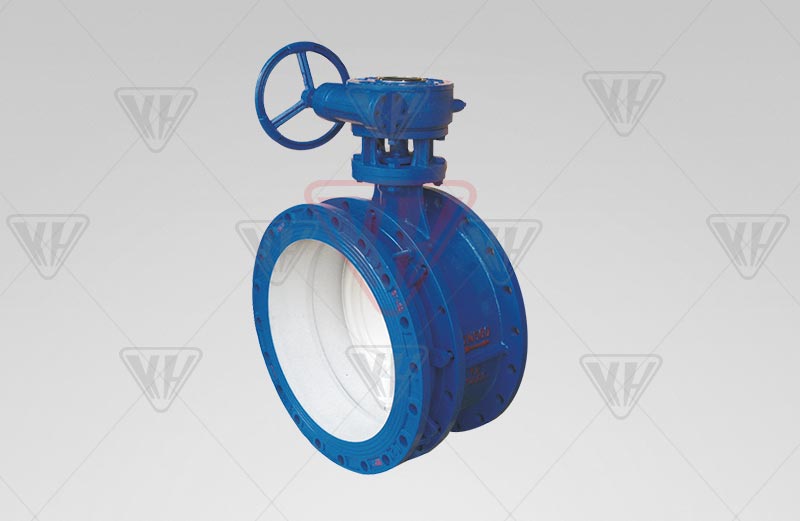

法兰伸缩蝶阀

产品型号：SD341X
公称通径：DN50～2000mm
公称压力：PN0.6~1.6MPa
适用温度：X:-40℃～90℃;XF:-20℃～200℃（软密封）；；；；；；碳钢:-29℃～425℃ 不锈钢-40℃～650℃（硬密封）
适用介质：水、空气、自然气、油品及弱侵蚀性流体
驱动方法：蜗轮传动、电动、气动、液动
阀体质料：WCB、QT450-10、不锈钢
制造标准：JB/T8527-97、GB/T 122387-89
法兰标准：GB9113-2000、GB17241.6-1998
磨练标准：GB/T 13927-92

产品详情

产品简介

法兰伸缩蝶阀具有自动赔偿管道热胀冷缩利便装卸的功效，，，使用于温度在120℃以下，，，公称压力在1.6MPa以下的石油，，，化工、电力、造纸、给排水和市政建设等工业管道上作调理流量和载断流体的****装置。。。。。

事情原理

法兰伸缩蝶阀分三种类型：
A、通俗型：选用时按伸缩器的设计规范设计装置，，，如需加限位螺栓，，，请设计时注明。。。。。
B、牢靠限位型：它即可伸缩，，，又能限位，，，具有把伸缩部分牢靠起来不让其伸缩的功效。。。。。其特点是功效多，，，适用规模更广。。。。。
C、加长型：它是把通俗型伸缩蝶阀的伸缩节加长，，，使其长度切适用户所需长度（不包括伸缩量），，，其特点是在老管路的刷新时，，，原管路上的阀门需要更新换代，，，不需把原管道上的阀门的毗连部分割衬，，，即可取而代之。。。。。加长型选用时也应思量加限位步伐，，，如需限位请设计时注明。。。。。

产品特点：

1、密封部位可调理替换，，，密封性能可靠。。。。。

2、结构奇异，，，设计无邪，，，重量轻，，，省力，，，启闭迅速。。。。。

3、伸缩蝶阀不但能赔偿管道温差缩爆发的热胀冷缩的功效，，，还能为维修阀门装置替换提供利便。。。。。

装置注重事项：

1、法兰伸缩蝶阀装置前必需平放，，，切勿随意磕碰，，，运行时严禁将支架卸掉。。。。。

2、法兰伸缩蝶阀出厂时结构长度为最小长度，，，装置时，，，拉至装置长度（即设计长度）。。。。。

3、当管道间长度凌驾伸缩阀装置长度时，，，请调解管道距离，，，切勿强行拉伸缩蝶阀，，，以免损坏蝶阀。。。。。

4、法兰伸缩蝶阀可在恣意装置，，，做温度赔偿用时，，，在管道装置完成后，，，需沿管道轴线偏向两头加支架，，，避免伸缩阀伸缩管拉出。。。。。

主要形状尺寸 PN1.0MPa

DN (mm)	手动装置	D	D1	d	b	C	L			n-d0	4-M	H	H1	H2	L1	L2	L3	L4	L5	φ	WT (kg)
DN (mm)	手动装置	D	D1	d	b	C	L0	Lmax	Lmin	n-d0	4-M	H	H1	H2	L1	L2	L3	L4	L5	φ	WT (kg)
300	3D-30/250	445	400	370	28	57	282	302	252	8-φ23	M27	959	542	267	449	178	254	104	473	300	148
350	3D-30/250	505	460	429	30	64	301	321	271	12-φ23	M20	1048	583	315	449	178	254	104	473	300	188
400	3D-30/250	565	515	480	32	70	313	333	283	12-φ28	M24	1120	620	350	449	178	254	104	473	300	237
450	3D-30/250	615	565	530	32	76	334	354	304	16-φ28	M24	1190	667	373	449	178	254	104	473	300	268
500	3D-30/400	670	620	582	34	76	346	366	316	16-φ28	M24	1280	702	428	486	178	254	130	528	300	289
600	3D-60/800	780	725	682	36	89	398	418	368	16-φ31	M27	1409	759	450	627	196	245	162	596	400	480
700	3D-60/800	895	840	794	40	115	425	445	395	20-φ31	M27	1613	885	528	627	244	245	162	596	400	645
800	3D-120//1500	1015	950	901	44	120	455	475	425	20-φ34	M30	1736	1013	573	635	244	295	196	711	300	818
900	3D-120//1500	1115	1050	1001	46	120	485	505	455	24-φ34	M30	1860	1071	639	635	270	295	196	711	300	956
1000	3D-120//1500	1230	1160	1112	50	150	495	515	465	24-φ37	M33	2107	1234	723	955	270	296	295	807	300	1277
1200	3D-120//1500	1455	1380	1328	56	175	542	562	512	28-φ40	M366	2326	1343	833	955	455	296	295	807	300	1764
1400	3D-200/4000	1675	1590	1530	62	195	612	632	582	32-φ43	M39	2996	1668	1078	1270	455	387	414	1089	500	4280
1600	3D-200/4000	1915	1820	1750	68	220	640	660	610	36-φ49	M45	3246	1778	1218	1270	598	387	414	1089	500	4953
1800	3D-200/12000	2115	2020	1950	70	245	710	730	680	40-φ49	M45	3720	2044	1426	1628	745	387	602	1399	500	7416
2000	3D-600/12000	2325	2230	2150	74	270	775	795	745	44-φ49	M45	3851	2115	1486	1630	750	417	602	1399	500	9372
