数字锁定平衡阀
产品型号：SP45F
公称通径：DN15~350mm
公称压力：PN1.6~2.4MPa
适用温度：≤120℃
主要材质：灰铸铁、球墨铸铁、铸钢
法兰标准：GB/T17241.6GB/T9113
试验标准：GB/T13927API598
产品详情

一、数字锁定平衡阀产品概述

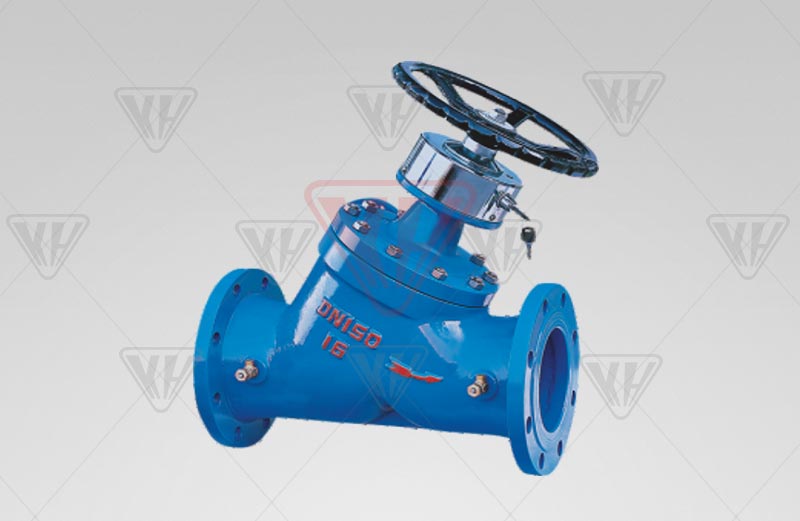

       SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功效的调理型阀门，，，，， ， ，接纳直流型阀体结构，，，，， ， ，具有更好的等百分比流量特征，，，，， ， ，能够合理地分派流量，，，，， ， ，有用地解决供热（空调）系统中保存的室温冷热不均问题。。。 。同时能准确地调理压降和流量，，，，， ， ，用以改善管网系统中液体流动状态，，，，， ， ，抵达管网液体平衡和节约源的目的。。。 。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，，，，， ， ，只要在各支路及用户入口装上适当规格的平衡阀，，，，， ， ，并用专用智能仪表举行一次性调试后锁定，，，，， ， ，将系统的总水量控制在合理的规模内、从而战胜了“大流量，，，，， ， ，小温差”的不对理征象。。。 。该产品是供热系统中的理想产品。。。 。既可装置在供水管上，，，，， ， ，也可以装置在回水管上，，，，， ， ，一样平常我们建议装置在回水管上，，，，， ， ，尤其关于高温环路，，，，， ， ，为利便调试，，，，， ， ，更要装在回水管上，，，，， ， ，装置了平衡阀的供（回）水管不必再设阻止阀。。。 。



二、 数字锁定平衡阀主要零件质料

零件名称 阀体、阀盖 阀杆 阀瓣 密封垫
质料 灰铸铁、球墨铸铁、铸钢 不锈钢 球墨铸铁 橡胶石棉板



三、 数字锁定平衡阀主要手艺参数

公称压力（MPa） 壳体试验压力（MPa） 适用温度 适用介质 特征曲线 装置使用规模
1.6 2.4 ≤120℃ 水、油等非侵蚀性液体 等百分比 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉



四、数字锁定平衡阀主要毗连尺寸

型   号 公称通径（mm） 尺 寸（mm）
L H
SP15F-25 15 100 128
20 115 128
25 125 130
32 140 150
40 160 187
SP45F-16/25 32 180 230
40 200 242
50 230 250
65 290 260
80 310 329
100 350 340
125 400 424
150 480 454
200 550 517
250 622 573
300 698 617
350 787 705
